Преимущества

• LWL1 RCCB является надежным шумо-иммунным электронным механическим защитным устройством, которое способно, в отличие от RCCB типа AC, A, S, чтобы обеспечить универсальную защиту от поражения электрическим током в случае случайного непреднамеренного контакта с проводником и от токов утечки.

• Хорошая устойчивость к электрическому износу: не менее 4000 операций по переключению.

• Оцененный условный ток короткого замыкания составляет 6000 A.

• Широкий диапазон номинальных токов (16, 25, 32, 40, 63, 80, 100А) и номинальные дифференциальные токи отключения (30, 100, 300 мА).

• Быстрая установка, используя защелку с двойной блокировкой.

• Припаянный материал с серебром на контактах.

• Вырезы на терминальных зажимах уменьшают потерю тепла и увеличивают механическую прочность соединения.

• Нагрузка может быть подключена к верхним или нижним клеммам.

• Широкий диапазон рабочих напряжений для устройства мониторинга работы (от 230 до 400 В).

ADVANTAGES

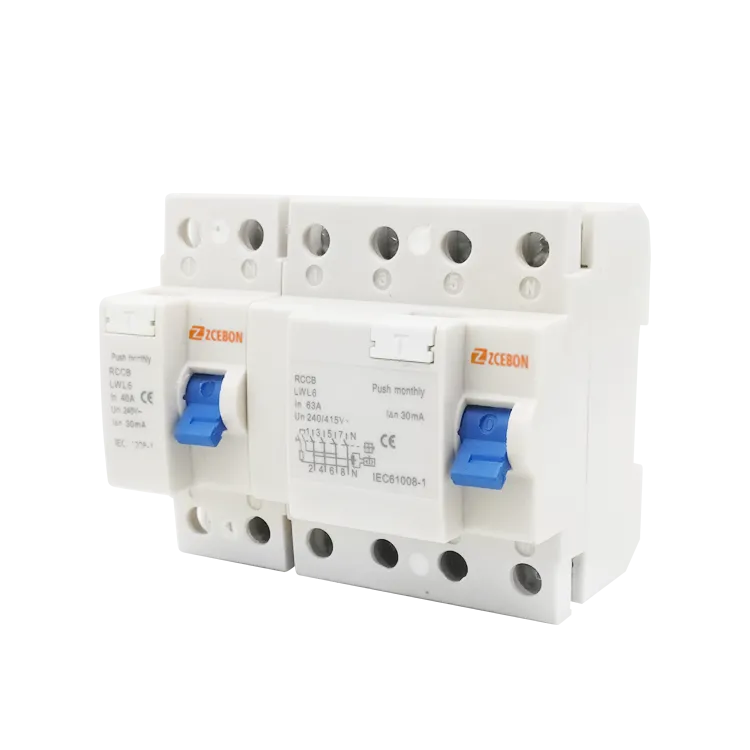

1. LWL1 RCCB is a reliable noise-immune electronic mechanical protective cut-out device that iscapable, in contrast to RCCB of type AC,A,S, to ensure a universal protection against electric shockin case of accidental unintentional contact with a conductor and against leakage currents.

2. Good electric wear resistance: at least 4000 switching operations.

3. Rated conditional short-circuit current is 6000 A.

4. Wide range of rated currents (16, 25, 32, 40, 63, 80, 100A) and rated tripping differential currents (30, 100, 300mA).

5. Quick installation using the latch with double locking.

6. Soldered-on material with silver on the contacts.

7. Notches on the terminal clamps reduce the heat loss and increase mechanical strength of the connection.

8. The load can be connected to either upper or lower terminals.

9. Wide range of working voltages for operation monitoring device ( 230 to 400V).

--------------------------------------------------------------------------------------------------------------------------------

Rated insulation voltage Ui (V): 500

Rated frequency Fn (Hz) : 50/60

Rated residual currents (IAn)(mA): 10(2P 16A),30,100,300

Rated conditional short-circuit current: Inc=I A c=6000A SCPD fuse 100A Gg

Making and breaking capacity Im (A): 1000

Rated residual breaking capacity IΔm (A): 1000

Rated impulse withstand voltage (1.2/50) Uimp (kV): 8

Dielectric test voltage at ind.freq.for 1 min.(kV): 2.5

Electrical life(time): 10,000

Mechanical life(time): 20,000

Degree of protection : IP20,with connected conductors

Mounting position: Any

Conductor cross-sections

Solid and stranded with end sleeve(mm2): 0.75-25

Terminal tightening torque(N. m): 2.5-4

Ambient temperature(C°) :-25 ~ +45,max.95% humidity
